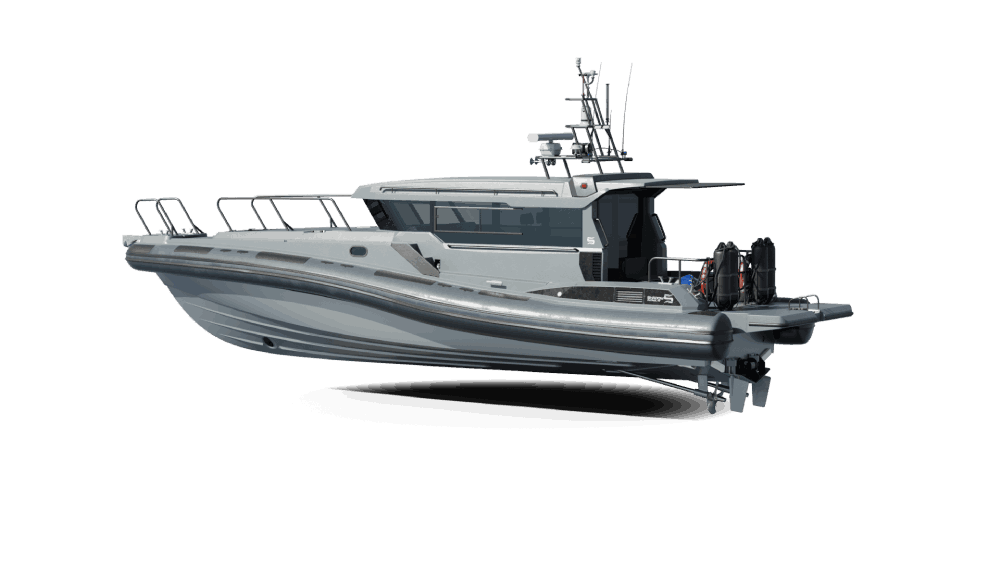

Shadow Nautics

SHADOW

Robustan, pouzdan, upravljiv i udoban spreman za dugotrajne patrolne misije s više opcija pogonskih motora.

14.50 m
L_max

37.5+ čvorova
L_{Max brzina}

250 L
L_{Tank vode}

1400 L
L_{Tank goriva}

Doseg 230 NM
L_{na 100%
snage motora}

12
L_Osoba

Ovaj model dolazi s dva unutarnja motora u opcijama: CATERPILLAR C7.1 2X373 kW+ ZF 400V - ukupna maksimalna preporučena snaga 746 kW CUMMINS QSC 8.3 S.W. 2X441 kW+ ZF 400V - ukupna maksimalna preporučena snaga 882 kW Na zahtjev kupca mogu se ugraditi i drugi motori.
Performanse sa Caterpillar
Maksimalna brzina			35+ čvorova
Doseg za 100% snage motora na 35 čvorova			230 NM
Doseg za 80% snage motora na 29 čvorova			245 NM
Doseg za 65% snage motora na (putna brzina) 26 čvorova			270 NM
Performanse sa Cummins
Maksimalna brzina			37.5+ čvorova
Doseg za 100% snage motora na 37.5+ čvorova			230 NM
Doseg za 80% snage motora na 29 čvorova			243 NM
Doseg za 65% snage motora na (putna brzina) 26 čvorova			270 NM
Opcija certificirana prema kategoriji projekta
EU RCD kategorija			A »Ocean« B »Offshore«
MODUL			B+F
stanje mora
Kategorija “A” - “Ocean” Plovidba na otvorenom moru gdje jačina vjetra prelazi 8 Bf (Beaufortova ljestvica jačine vjetra) i značajna visina vala prelazi 4 metra. Takva plovila su potpuno samodostatna.
Kategorija “B” - “Offshore” Plovidba u uvjetima otvorenog mora gdje jačina vjetra doseže do i uključujući 8 Bf, a značajna visina valova doseže do i uključujući 4 metra.

O-Shape tubusi ORCA 1670 Decitex Hypalon/Neopren
Otporni na vremenske uvjete, kemikalije, habanje i UV zračenje
10 odvojenih komora s ventilima za napuhavanje, ispuhivanje i smanjenje tlaka po komori
2 gumene trake zalijepljene za vanjsku površinu tubusa cijelom duljinom
Protuklizne ploče postavljene duž vrha tubusa
Opcija sigurnosnih pojaseva cijelom duljinom na vanjskoj strani tubusa
Uključen set za popravak
Zaštitni poklopci za ventile i ventile za nadtlak izrađeni od istog materijala kao i cijev

2x Caterpillar C7.1 373 ili 2x Cummins QSC 8.3 441 (opcionalno)
V-pogon s osovinom - ZF 400V reduktor s brodskim elektroničkim upravljanjem
Podvodni ispuh (ispod razine vode)
Hidraulično upravljanje s 2 kormila
Zip wake dinamički sustav upravljanja trimom ili sustav upravljanja trim pločama
Prmčani propeler od 6 kW – 185 mm
Krmeni propeler od 6,5 kW – dvostruki propeler – 185 mm
Katodna zaštita
2x Racor sustav separatora
2x puhala strojarnice

Generator Fischer Panda 6,4 kW (230 V/50 Hz)
TBS electronics Powersine combi inverter 12 V–220 V (1600 W) + punjač 60 A
12V DC potpuno izolirani dvožični sustav.
Obalni priključak 230 V 32 A
2 alternatora motora
Zatvorene AGM ili GEL baterije
Brodski kabeli u vodonepropusnim palubnim cijevima
Svjetla: navigacijsko, za pretraživanje, radno, konzolno, unutarnje/vanjsko, bljeskalica
